Расчет емкости АКБ и основные понятия

Категории

Аккумуляторная батарея представляет собой источник тока многоразового использования. Ее особенность заключается в цикличности: зарядив батарею, ее можно использовать установленное производителем количество часов. Разряженную батарею легко зарядить с помощью специального зарядного устройства. Время заряда связано с параметрами источника, а количество циклов “заряд-разряд” напрямую зависит от типа и особенностей АКБ.

Что такое емкость и зачем нужен этот показатель?

Емкость аккумуляторной батареи - ее ключевая характеристика. Она влияет на стоимость устройства, область применения (от бытовых нужд до медицинских), срок службы.

Эта характеристика отображает длительность временного промежутка, на время которого батарея будет полноценно питать соответствующее устройство (пульт, телефон и т.д.) и обеспечивать его автономную работу. Иными словами, емкость АКБ - это максимальное количество электрической энергии, которое батарея способна накапливать за 1 полный цикл заряда.

Единица измерения емкости АКБ - амперы в час (А*ч), а для батарей высокой мощности - миллиамперы в час (мА*ч).

Основные понятия, которые связаны с расчетом емкости АКБ

С определением емкости АКБ связаны несколько терминов, среди них ток разряда аккумулятора, энергетическая и резервная емкость и прочие. Рассмотрим основные из них.

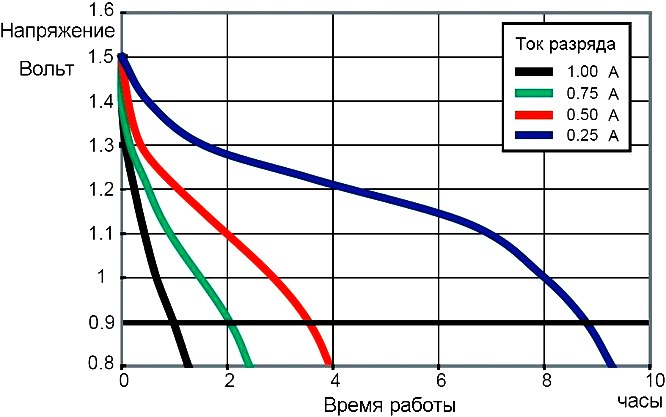

1.Зависимость емкости АКБ от тока разряда


При подключении к аккумулятору защищенной нагрузки без преобразователя, величина тока не меняется. При этом время работы АКБ будет выглядеть как соотношение емкости к току. В виде формулы эта зависимость выглядит следующим образом:

Q = I*T,

где Q – емкость аккумулятора (А*ч или мА*ч);

I – постоянный ток разряда аккумулятора (А);

T – время разряда батареи (ч).

2. Зависимость емкости АКБ от энергии

Способность к накоплению энергии батареей связана с напряжением: чем оно больше, тем больше энергии накопит АКБ. Таким образом, электрическая энергия определяется как произведение тока, напряжения и времени:

W= I*U*T,

где W – энергия накопленная батареей (Дж);

U – напряжение аккумулятора (В);

I – постоянный ток (А);

T – время разряда (ч).

3. Энергетическая емкость

Под этим понятием подразумевается энергия, которую отдает полностью заряженный аккумулятор при разряде до минимального напряжения. Для расчета энергетической емкости используют формулу:

Q = W/4

где Q – емкость аккумулятора (А*ч);

W – энергетическая емкость аккумулятора (Вт/элемент).

4. Резервная емкость

Этот термин используется при расчете емкости автомобильных аккумуляторов. Он описывает способность АКБ питать электрооборудование автомобиля, когда встроенный генератор не функционирует. Резервная емкость рассчитывается следующим образом:

Q = T/2

где Q – емкость аккумулятора (А*ч);

T – резервная емкость аккумулятора (мин).

Расчет емкости аккумуляторной батареи

Измерение объема батареи необходимо в случае определения количества энергии для продолжительной автономной работы любых устройств (к примеру, для ноутбука, смартфона и т.д.);

Для того чтобы определить емкость АКБ, необходимо применить стандартную формулу:

Q=(P*t)/V*k,

где Q - рассчитываемая емкость АКБ (А*ч или мА*ч);

P – нагрузочная мощность (Вт);

t - временной промежуток резервирования (ч);

V - напряжение батареи (В);

k - коэффициент, отображающий какая часть емкости АКБ используется.

Значение k компенсирует ситуацию неполного заряда батареи. К слову, полный разряд после нескольких полных циклом работы существенно увеличивает работоспособность устройства.

Расчет заряда АКБ на конкретном примере

Для того чтобы провести подсчет емкость батареи смог даже новичок, рассмотрим следующую задачу.

Мы имеем критическую нагрузку 500 Вт, которая требует резервирования на протяжении 3 часов, а также стандартное напряжение 12 В. Сперва посчитаем емкость для батареи, которая разряжается на 70 процентов, а потом заряжается. Это будет выглядеть следующим образом:

Q = 500*3/12*0,7 = 178,6 А*ч.

Так рассчитывается минимальная емкость. Чаще всего следует считать объем АКБ с небольшим запасом (например, 20%). В таком случае батарея проработает максимальное количество времени. Расчет будет выглядеть так:

Q = 178,6*1,2 = 214,3 А*ч.

В любом случае, вы сможете самостоятельно рассчитать емкость необходимой батареи, просто подставим свои значения в вышеуказанную формулу.
